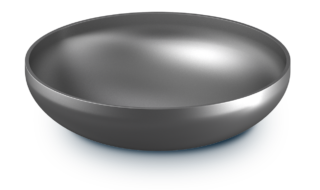

Торосферические днища

Компания «НОРМЕТ» производит торосферические днища – важный элемент резервуаров, работающих в условиях высокого давления. Эллиптическое днище с отбортованными кромками используется для емкостей, сосудов и котлов различных модификаций. Установки предназначены для предприятий нефтегазовой и нефтеперерабатывающей отрасли, сельского хозяйства, пищевой и химической промышленности, а также других областей.

Торосферические днища (торосферические сегменты, эллиптические днища с коэффициентом 2:1) — это самый распространённый и технически оправданный тип днищ для вертикальных резервуаров (РВС), горизонтальных ёмкостей, колонн, сепараторов, реакторов, теплообменников и сосудов под давлением. Они сочетают высокую прочность сферического днища и технологичность изготовления, позволяя экономить 20–35 % металла по сравнению с плоским и 10–20 % по сравнению с чисто сферическим.

Почему торосферические днища выбирают в 90 % случаев

• Коэффициент 2:1 (радиус сферы R = D, радиус отбортовки r = 0,1D или 0,172D) — оптимальное соотношение прочности и расхода стали
• Равномерное распределение напряжений — нет концентраторов напряжений, как у плоского днища
• Простота изготовления — холодная/горячая вальцовка или штамповка сегментов
• Минимальные припуски — 2–5 мм на мехобработку
• Полная совместимость — с рулонной и полистовой сборкой РВС, ГОСТ 31385-2016, ГОСТ Р 52630-2012, ASME VIII Div.1, EN 13445
• Экономия на фундаменте — меньшая высота сегмента, чем у сферического

Основные характеристики торосферических днищ

• Форма — торосферическая (эллиптическая) с коэффициентом 2:1
• Диаметр — от 1000 до 12000+ мм (внутренний или наружный)
• Толщина стенки — 6–60 мм (чаще 8–30 мм для РВС)
• Высота сегмента — 150–1200 мм (зависит от радиуса и толщины)
• Материалы (самые ходовые):
  • 09Г2С, 17Г1С, 16ГС — хладостойкие для северных регионов (–60 °C)
  • Ст3сп, 20 — вода, неагрессивные среды
  • 12Х18Н10Т, 08Х18Н10Т — нержавеющие для кислот, щелочей, пищевых продуктов
  • 09Г2СД, 10ХСНД — повышенная коррозионная стойкость
• Типы изготовления:
  • Цельнокатаные (бесшовные) — до Ø 3400–4000 мм, толщина до 40–60 мм
  • Сварные сегментные — лепестковая сборка для больших диаметров и толщин
  • С отбортовкой (с отбортованным краем) — для РВС и горизонтальных ёмкостей

Где применяют торосферические днища

• РВС 1000–120000 м³ — вертикальные резервуары для нефти, бензина, дизеля, мазута, авиационного керосина
• Горизонтальные резервуары РГС, РГСП — ёмкости для ГСМ, воды, реагентов
• Аппараты высокого давления — колонны, сепараторы, реакторы, абсорберы
• Теплообменники и газгольдеры — днища для сосудов под давлением
• Химическая и пищевая промышленность — нержавеющие днища для агрессивных сред
• Водоподготовка и ЖКХ — резервуары фильтров, накопители, умягчители

Цена и возможность заказа торосферических днищ

Стоимость торосферических днищ зависит от диаметра, толщины, материала, типа изготовления и комплектации (отбортовка, рёбра, подогрев). Примерные цены (2025–2026 гг.):

• Днище Ø 1000–1600 мм, толщина 8–12 мм, Ст3/09Г2С — 50 000–110 000 руб.
• Днище Ø 2000–3000 мм, толщина 10–20 мм — 160 000–400 000 руб.
• Днище Ø 3000–3400 мм, толщина 16–30 мм — 350 000–800 000 руб.
• Нержавеющее 12Х18Н10Т — +100–150 % к углеродистой стали
• Цельнокатаные днища — +20–50 % к сварным

Мы изготавливаем торосферические днища любого диаметра по ГОСТ 6533-78, ГОСТ 31385-2016 и ТУ — цельнокатаные и сварные, из сталей 09Г2С, 17Г1С, 16ГС, 12Х18Н10Т, с отбортовкой, рёбрами жёсткости, подогревом, 100 % УЗК швов, термообработкой и сертификатами.

Хотите заказать торосферическое днище нужного диаметра и толщины в Екатеринбурге? Оставьте заявку в ООО "НОРМЕТ" — укажите диаметр, толщину, материал, тип (цельнокатаный/сварной), наличие отбортовки и дополнительные требования. Рассчитаем стоимость и сроки за 1–2 дня.
